Ampli LM3886



Cette amplificateur reprend le presque célèbre LM3886 de National Semiconducteur dans une structure en pont. Le schéma de principe vous permet de constater que l'un des amplificateur est attaqué sur son entré non-inverseuse, l'autre sur l'entré inverseuse, le haut parleur se monte entre les deux points chauds.

Les circuits de contre-reaction sont calculés pour avoir un gain assez important pour que l'amplification soit stable, les réseaux R4/C4 et R10/C11 réduisent le gain aux fréquence hautes et améliorent la stabilité face à des transitoires.

La résistance R9 a une valeur non normalisée, on la réalisera en cablant en // deux résisatnces, ce qui permettra d'obtenir un gain identique pour les deux voies; dans le cas contraire, un amplificateur a gain plus important que l'autre sera saturé avant.

une seul inductance suffit ici à augmenter la résistance de sortie de l'ampli aux fréquences hautes. Des circuits de découplage sont installés à proximité des bornes d'alimentation.

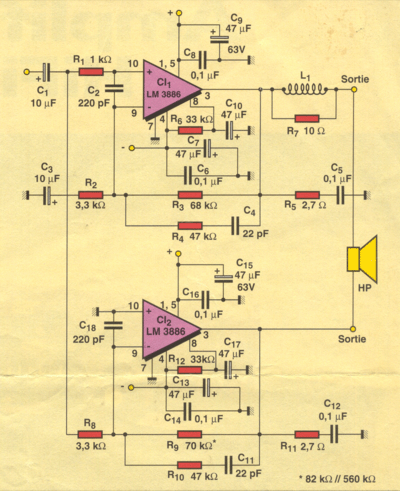

Schéma principal



Réalisation

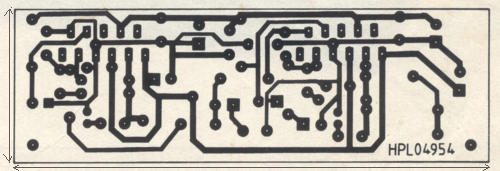

L'alimentation est cablé sur un circuit imprimé dont vous trouverez ci dessous l'implantation.

La taille du typon doit faire 10.1 cm x 3.4 cm

Implantation des composants

On respecteras la polarité des condensateurs chimiques.

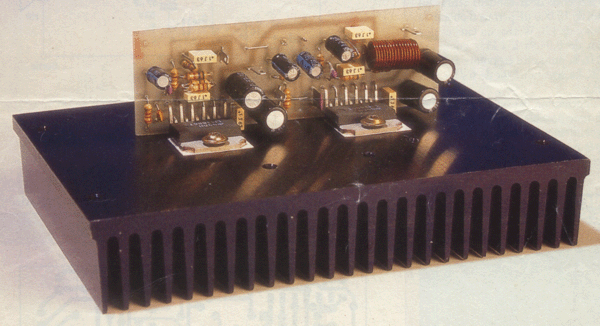

Si vous disposez d'un multimetre numerique, vous pourrez trier les résistances des circuits de contre-reaction pour équilibrer les gains des deux amplis. les boitiers des transistors sont au pole negatif de l'alimentation, ils devront etre isolés du radiateur par plaquette silisone ou mica bien graissé. On utilisera un radiateur de 1°/W environ, par exemple un SK113 de 100mm de long.

La partie alim sera alimenté par un transformateur torique de 160 VA 2x22 volts suivi d'un pont de 6A et de deux condensateur de 10000 uF, cela nous permet d'optenir la puissance de 120 watts avec un taux de distorsion de 0.04% 0 1 KHz comme à 10 KHz, la puissance en pointe étant de 160 watts. La sensibilité est de 0 dBu, soit 775 mV.

Une alimentation par une tension supérieure reste possible mais se traduira par un échauffement important des circuits risquant d'entrainer l'entré en service de la protection thermique.



Nomenclature des composants:

Résistances:

-R1:1 Kohms

-R2,R8: 3.3 Kohms

-R3: 68 Kohms

-R4,R10: 47 Kohms

-R5,R11: 2.7 Ohms

-R6,R12: 33 Kohms

-R7: 10 Ohms

-R9: 82 Kohms // 560 Kohms

condensateur:

-C1,C3: 10 uF/6.3v chimique radial

-C2,C18: 220 pF ceramique

-C4,C11: 22 pF

-C5,C6,C8,C12,C14,C16:100 nF/63v MKT 5mm

-C7,C9,C13,C15: 47 uF/50v chimique radial

-C10,C17: 47 uF/6.3v chimique radial

Semi-conducteurs:

-CI1,CI2: Circuit intégré LM 3886

Divers:

-L1: self de 15 tours en fil émaillé de 0.8 mm bobiné sur diamètre de 8 mm.

-Isolant mica ou silicone taille TOP3

-Radiateur 1 à 1,2°/W

-transfo torique 160VA 2x22 volts

-Pont de diode 15A

-2 Condensateurs d'alimentation de 40 volts 10000 uF voir 15000 uF.

Prix pour un module: environ 500 francs.

J'imagine ce que cela peut donné en 6 canaux pour - de 3000 francs :))

Voilou ;)
